공법의 개요
-
용도
흙막이 벽체용 엄지말뚝 -
적용처
10m 미만의 굴착깊이를 가지며 버팀보나 지중앵커의 설치가 곤란한 현장 -
원리
엄지말뚝 배면측에 프리스트레싱을 통해 토압에 의한 캔틸레버 변위를 억제 -
차별성
프리스트레싱 크기를 깊이별로 토압 모멘트 수준에 맞춰 다단계로 조절하여 종래 기술의 배부름 현상 및 좌굴영향 제거
> 흙막이공법 > TK엄지말뚝 공법 > 공법의 특징
공법의 특징
| 공법 | 개념도 | 장점 | 단점 | 적용 예 |
|---|---|---|---|---|
| 자립식 |  |
· 빠른 굴착속도 · 개방된 작업공간 |
· 흙막이벽 변위 및 인접지반 침하 문제로 적용 깊이 제한 |  |
| 버팀보 |  |
· 내부공간 작은 경우 경제적 · 주변 제약 없고 깊은 굴착 가능 |
· 굴착 속도 낮음 · 작업 공간 간섭 · 내부공간 큰 경우 비경제적 |
 |
| 지반앵커 |  |
· 내부 공간 큰 경우 경제적 · 깊은 굴착 가능 |
· 굴착 속도 낮음 · 주변 지반 침범 |
 |
| 레이커 |  |
· 자립식 굴착깊이 증가 효과 | · 굴착 속도 보통 · 작업 공간 간섭 |
 |
> 흙막이공법 > TK엄지말뚝 공법 > 공법의 원리
공법의 원리
변위 제어를 위해 필요한 부분에만 프리스트레싱을 도입함으로써 좌굴장을 줄이고 배부름 및 배면 꺼짐 현상 방지

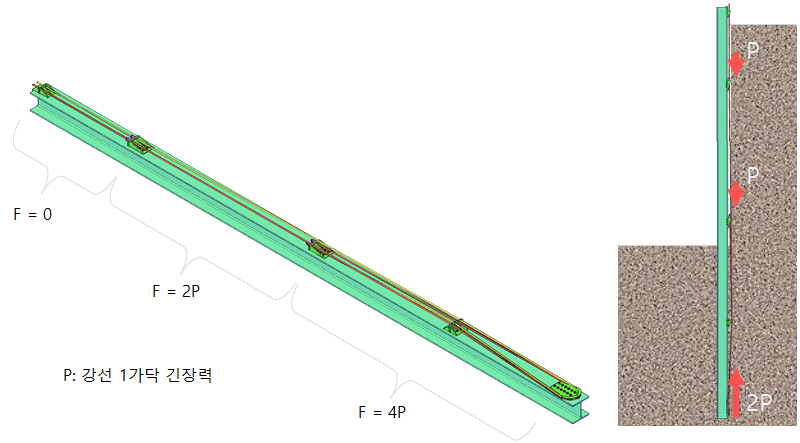

* 2가닥의 강연선 사용

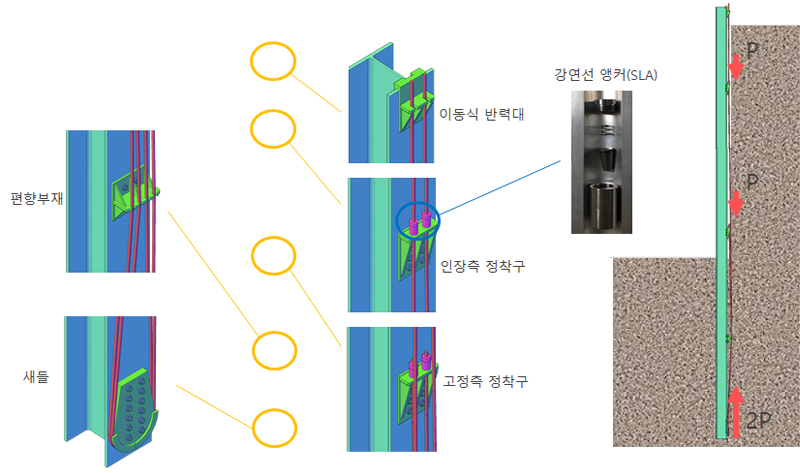

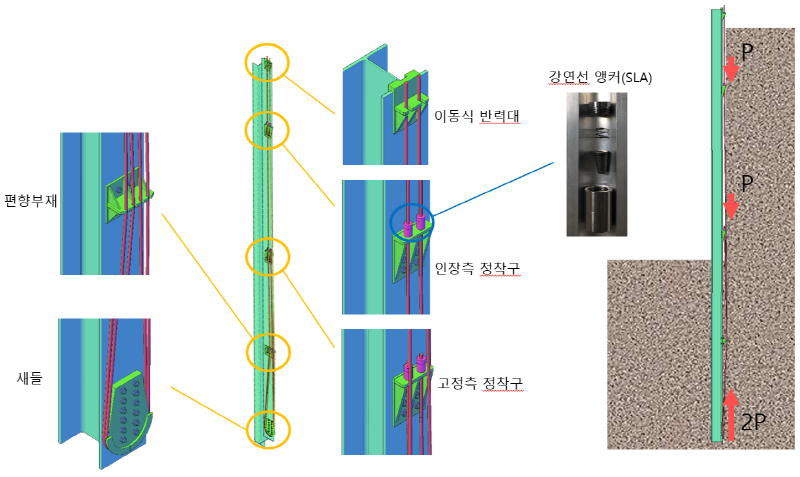

새들, 편향부재, 반력대, 정착구 등을 활용하여 구간별 프리스트레싱력 차등 도입 구현
SLA를 이용하여 토압이 약한 표층을 제외하고 지중에만 모멘트를 도입
→ 종래 자립식 공법의 다음과 같은 문제점 해결- 엄지말뚝의 회전
- 좌굴에 의한 허용응력감소
- 굴착중 배부름 현상
- 지층 조건에 따라 3~8M 자립 가능
- 지중앵커 / 레이커와 병행 사용 가능
> 흙막이공법 > TK엄지말뚝 공법 > TK엄지말뚝 효과
TK엄지말뚝 효과

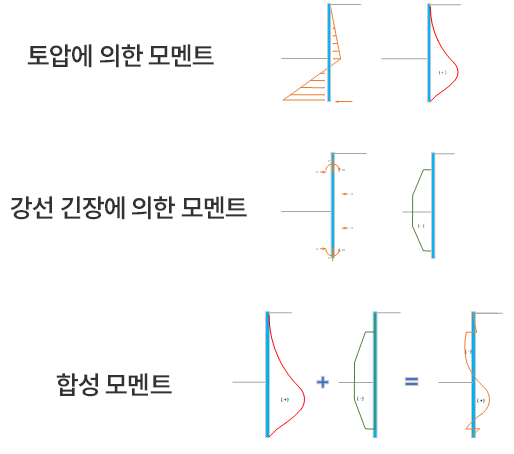

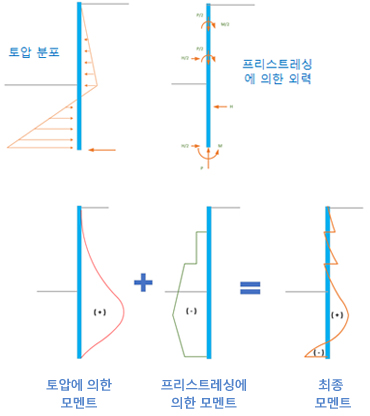

토압에 의해 발생하는 모멘트 상쇄 위해
구간별 차등 프리스트레싱 도입

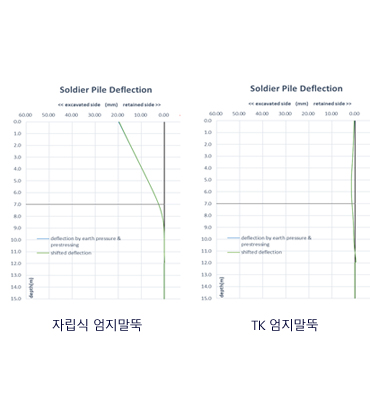

· 자립식 엄지말뚝 : 상단 개착측으로 과다한 변위가 발생
· TK엄지말뚝 : 상단 및 중간부 발생 변위 효과적 제어
> 흙막이공법 > TK엄지말뚝 공법 > 설계 및 현장적용
설계 및 현장적용

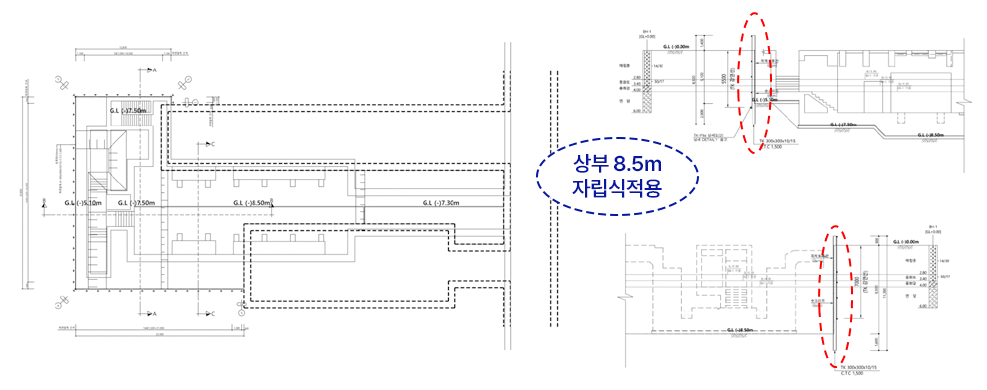

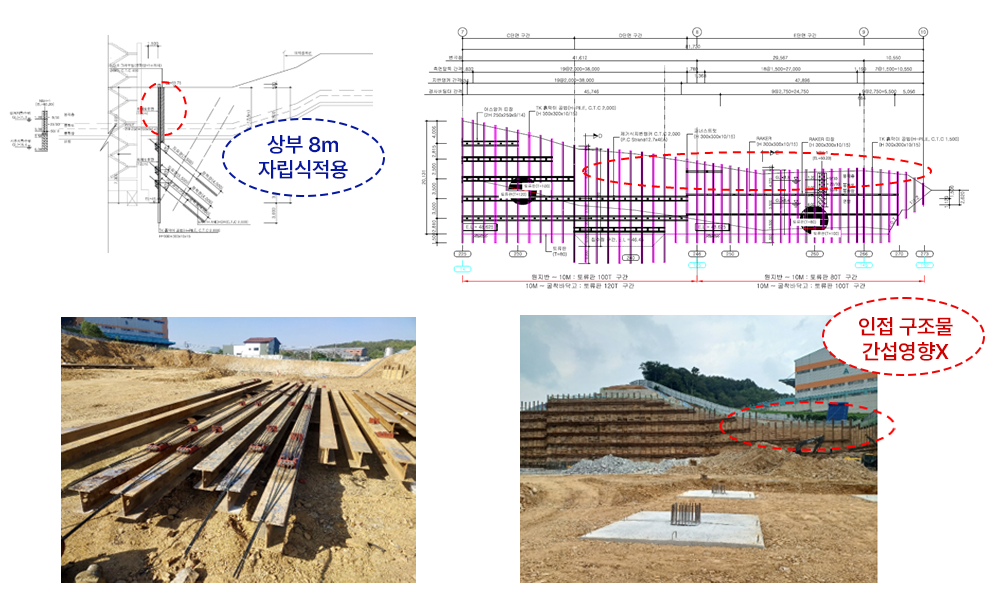

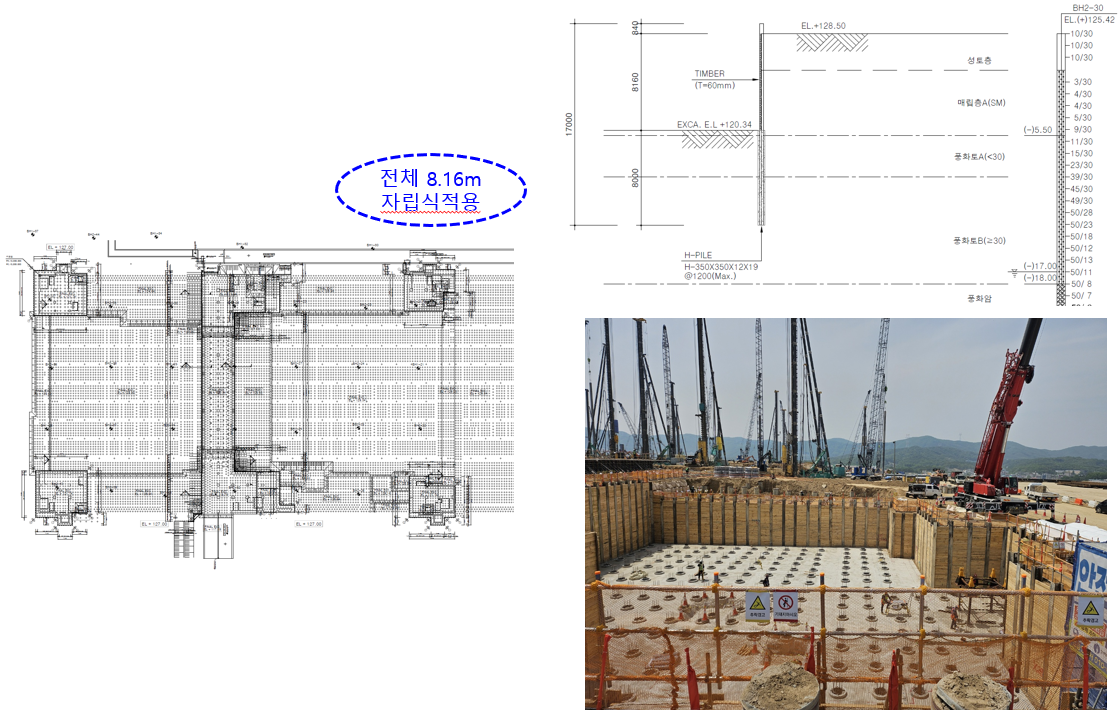

01 안성물류센터 (초도적용)
- 인접 건물로 인해 최상단 어스앵커 설치 불가 → 상부 자립식 적용

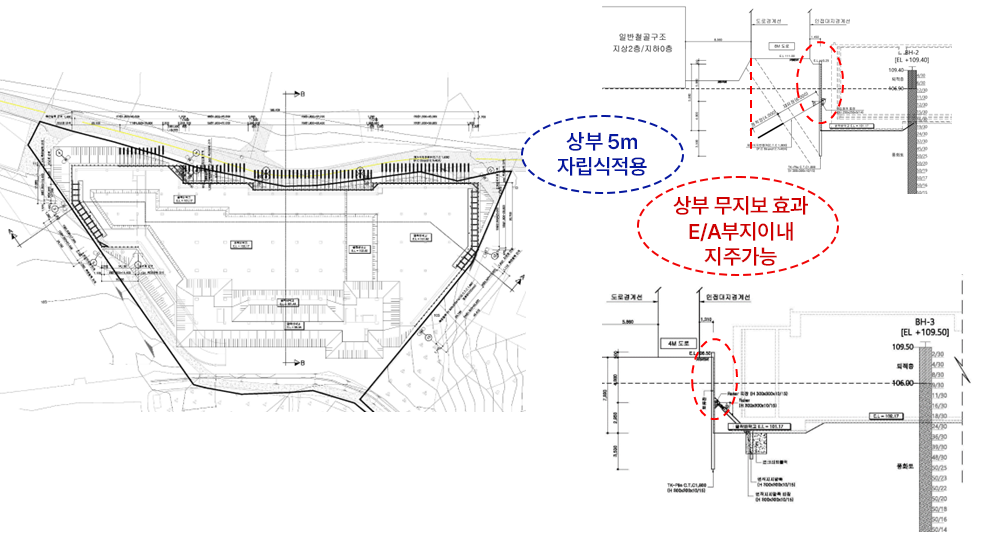

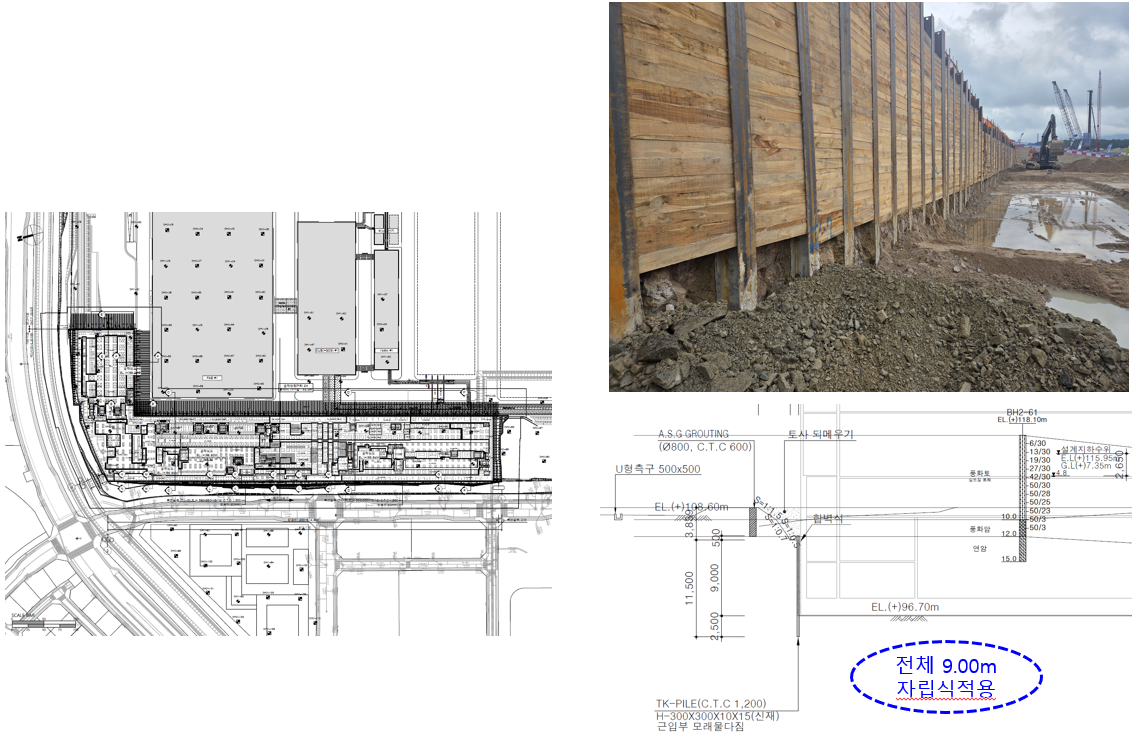

02 고덕 연료전지 발전소(SK EcoPlant)

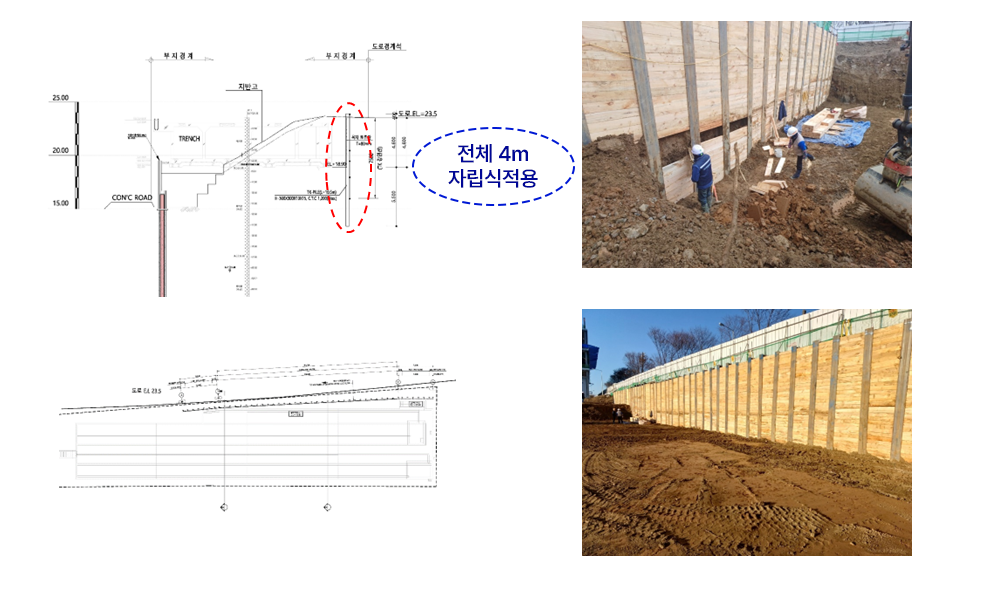

- 부지경계 인접하여 어스앵커 설치 불가 → 전체 자립식 적용

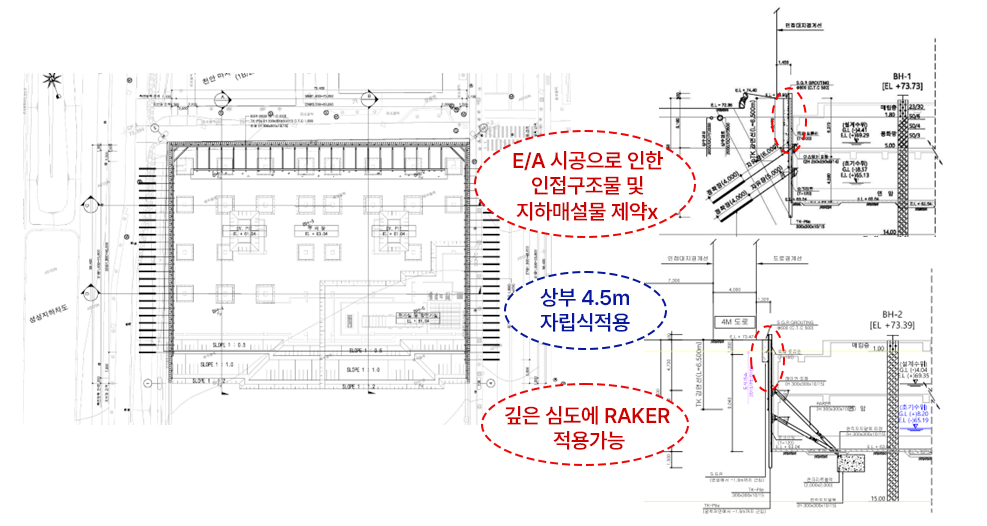

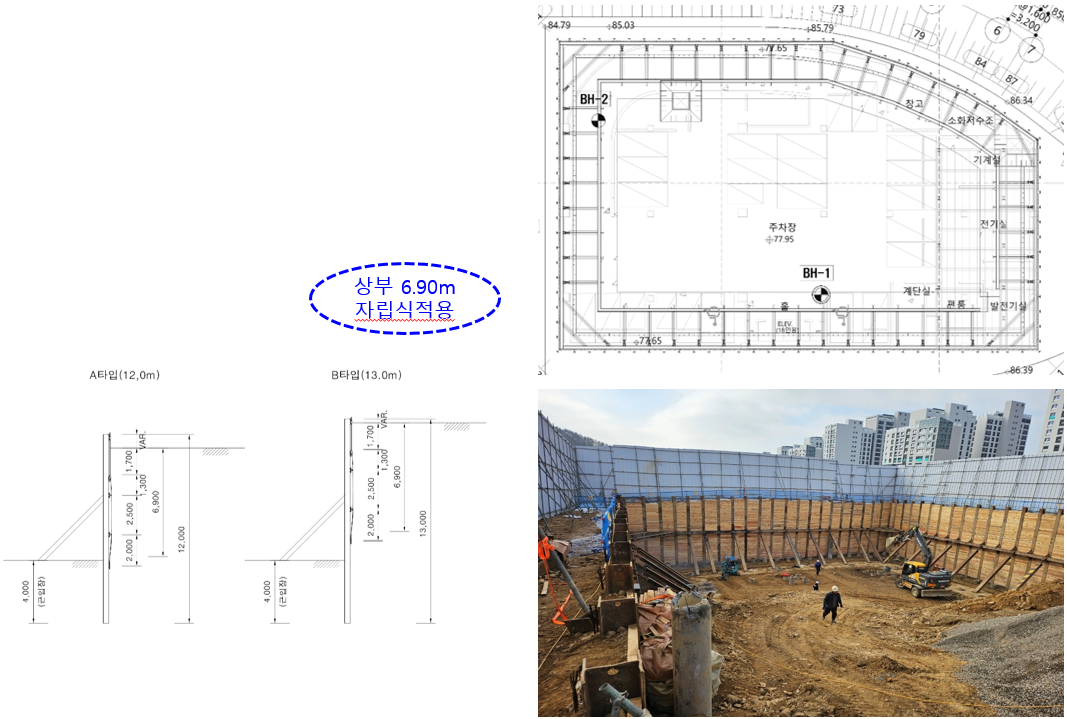

03 인천 서구 마전동 판매시설

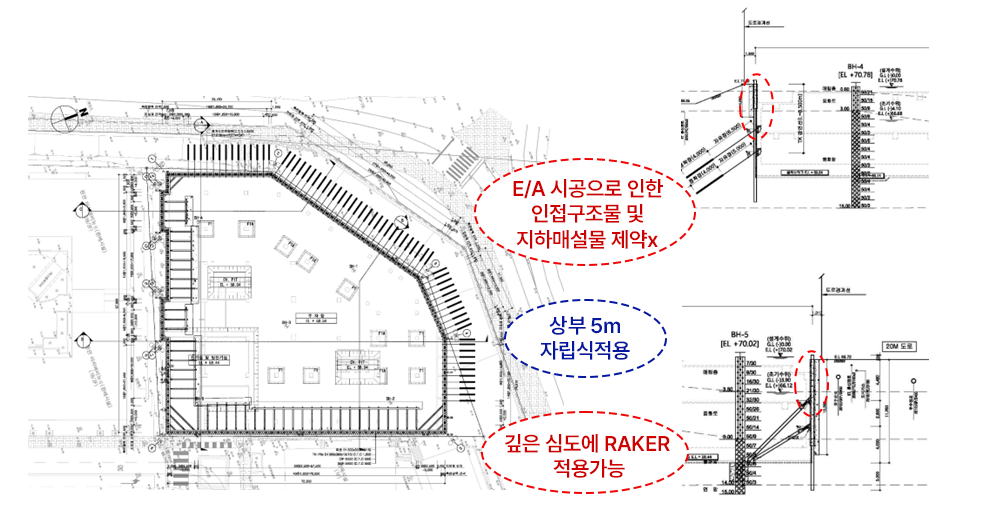

- RAKER 1단 + 자립식 병용

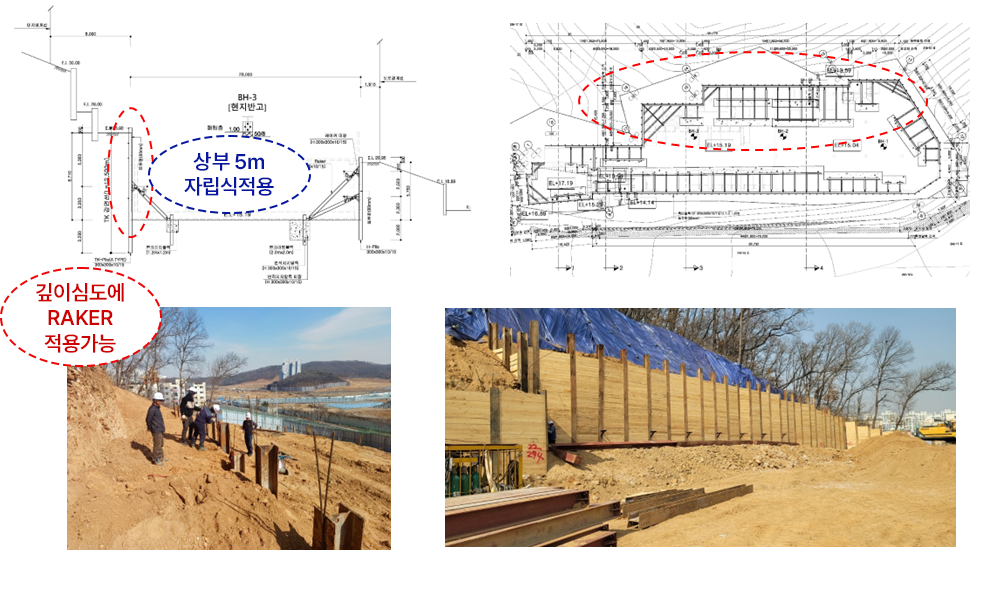

04 기아자동차 화성 오토랜드(주유소)

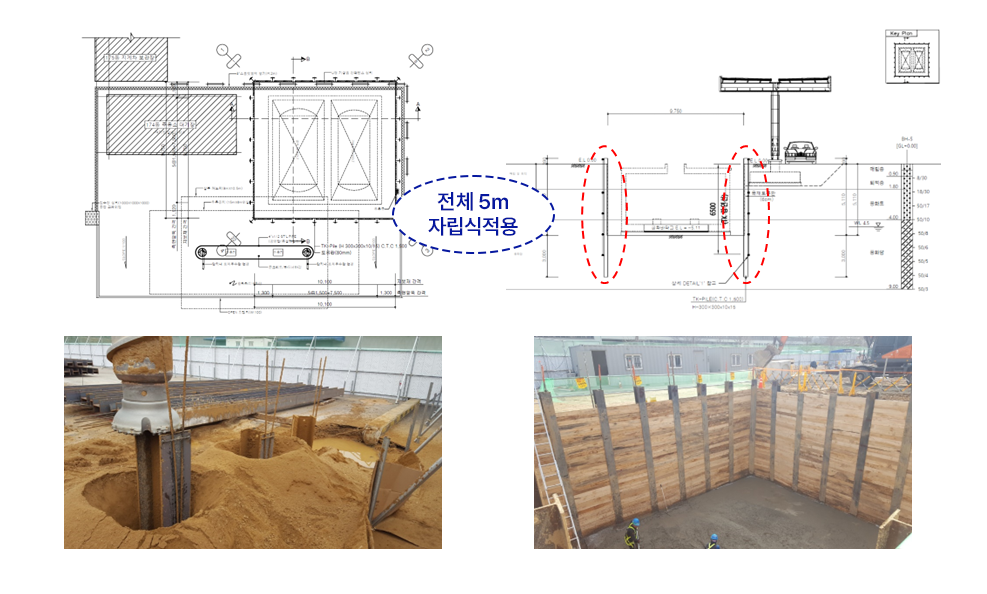

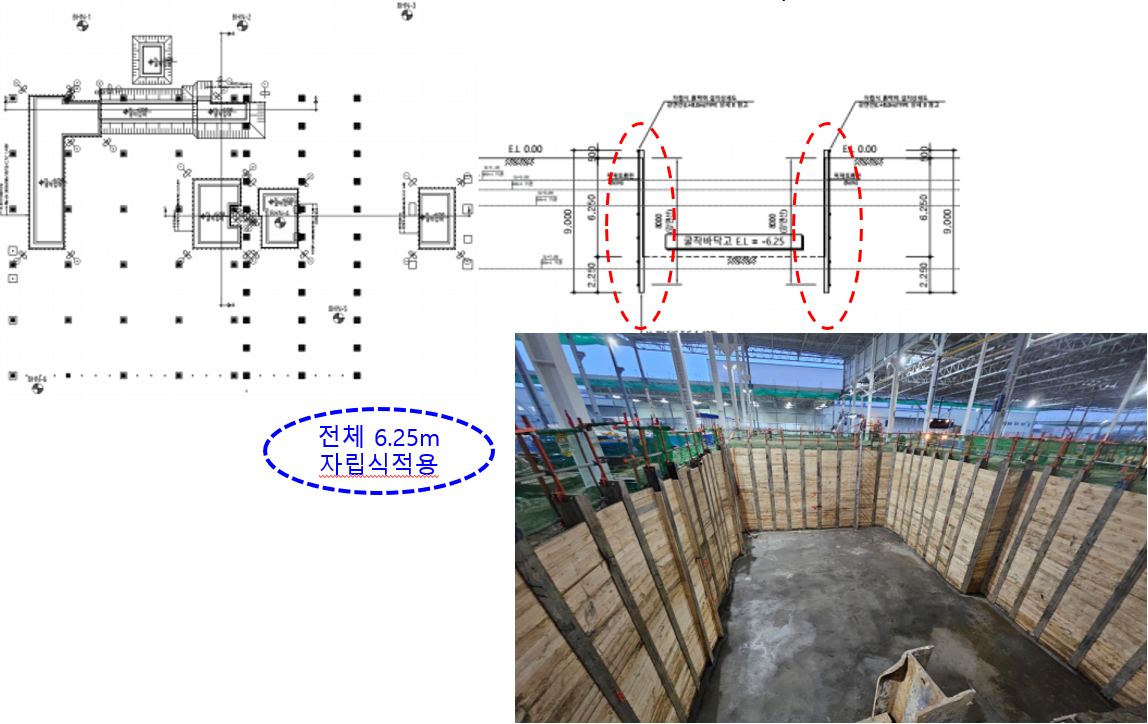

- 직사각형 부지 4개면 전체에 TK 엄지말뚝 자립식 적용
05 음성 오류리 물류센터
- RAKER 또는 E/A 1단 + 자립식 병용
06 천안 백석동 1050 판매시설
- E/A 또는 RAKER 2단 + 자립식 병용

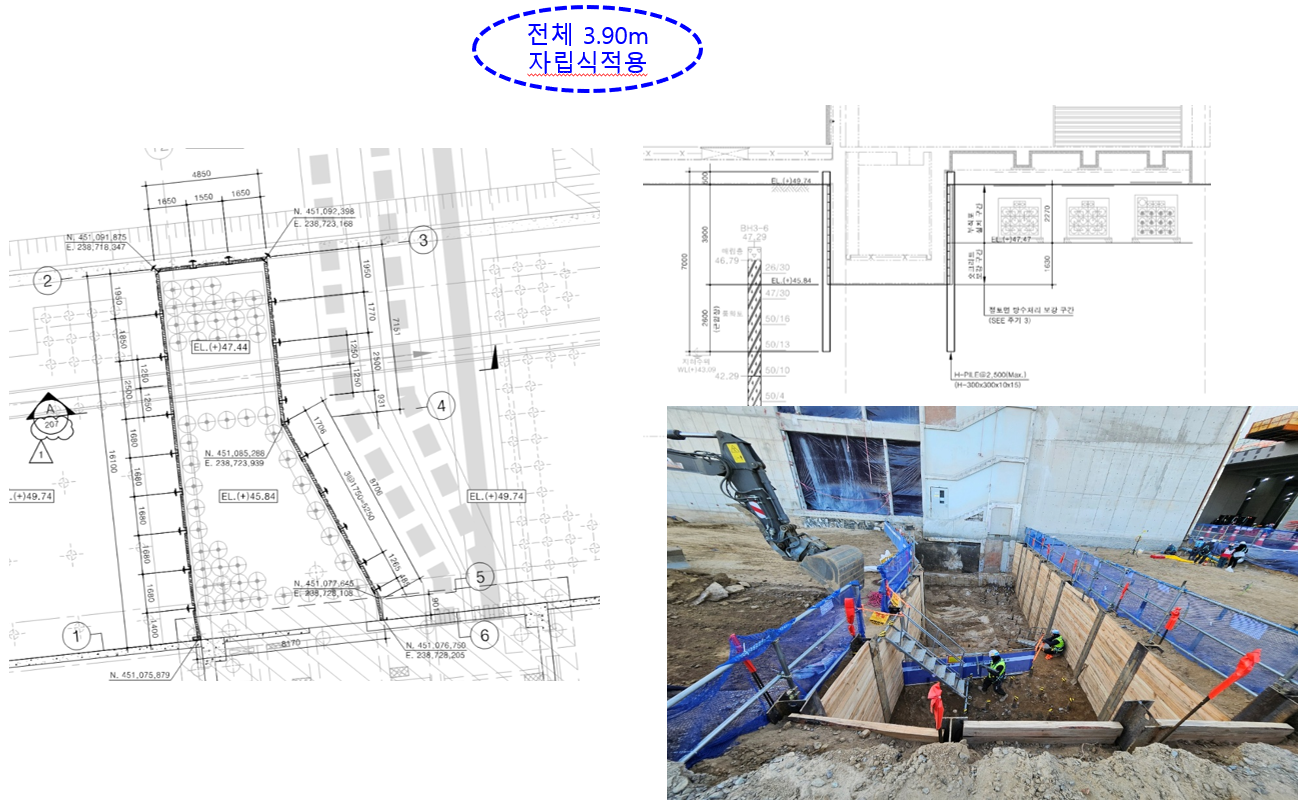

07 천안 백석동 1053 판매시설
- E/A 또는 RAKER 2단 + 자립식 병용

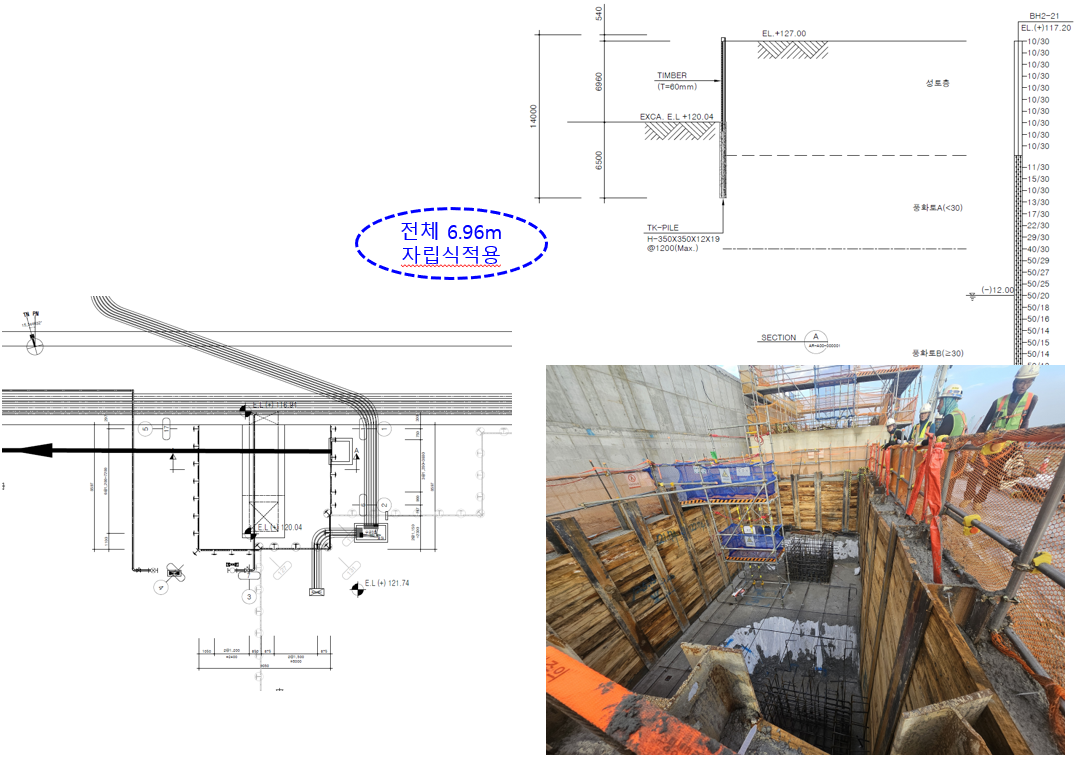

08 기아자동차 화성 오토랜드(프레스공장)
- TK엄지말뚝 자립식 적용
09 기아자동차 화성 오토랜드(신차체공장)
- TK엄지말뚝 자립식 적용

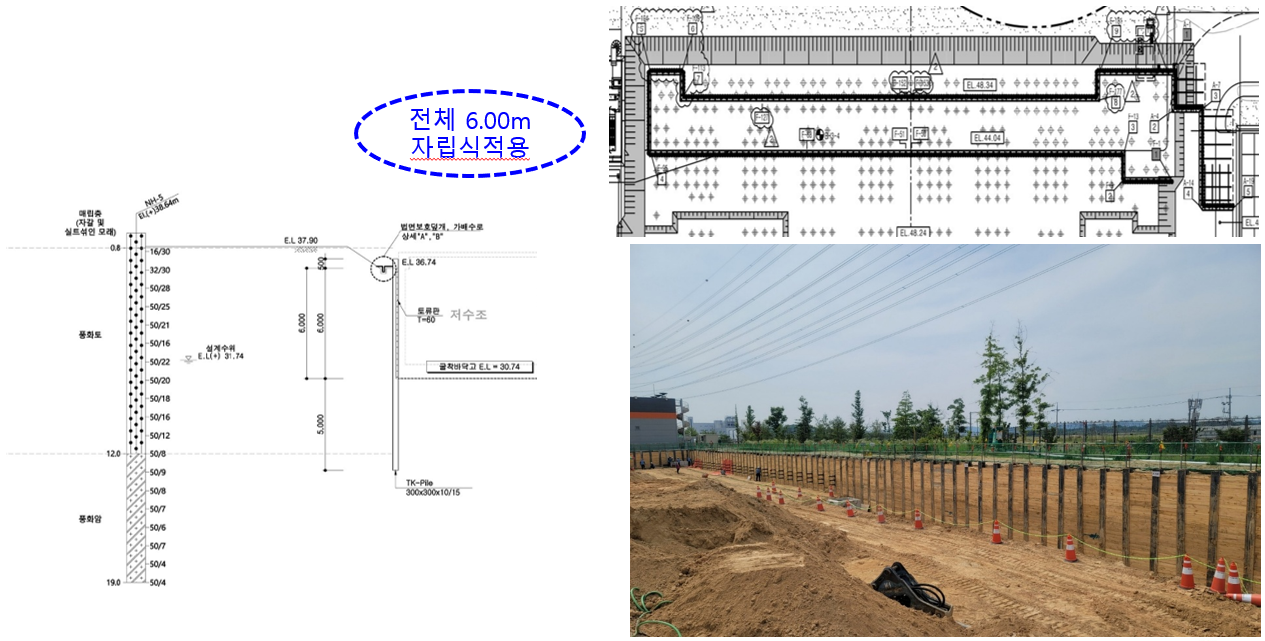

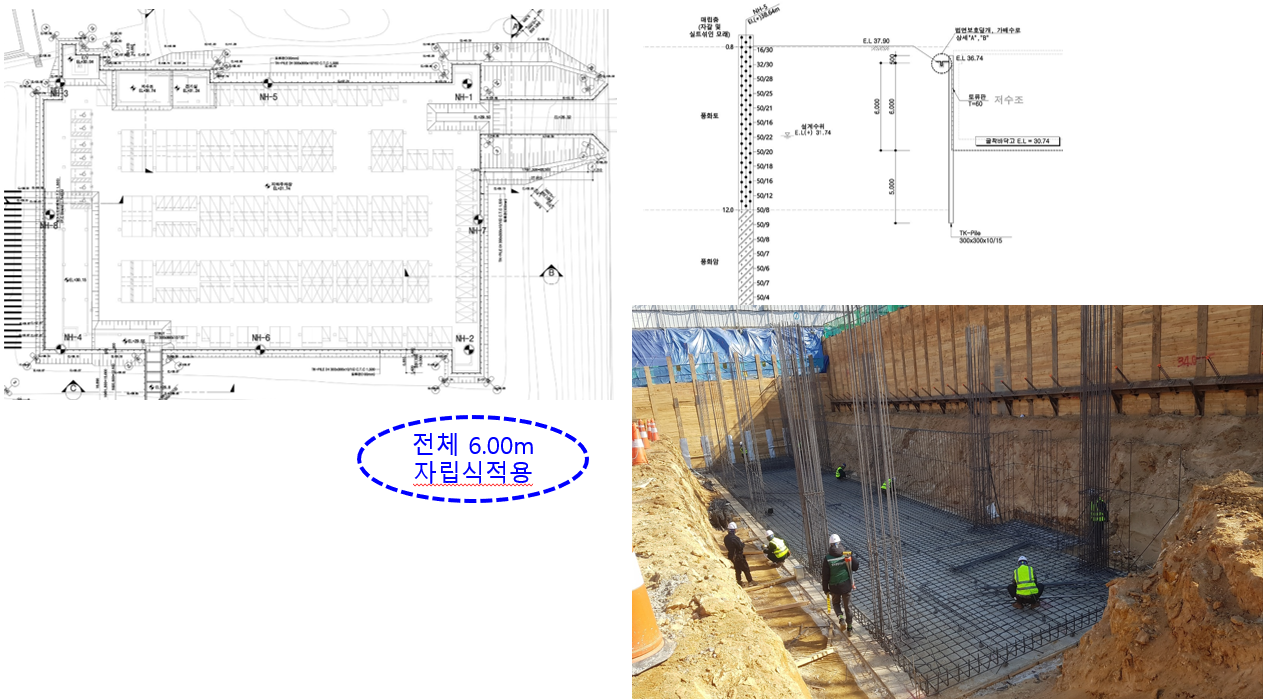

10 동명 근린 체육공원
- TK엄지말뚝 자립식 적용

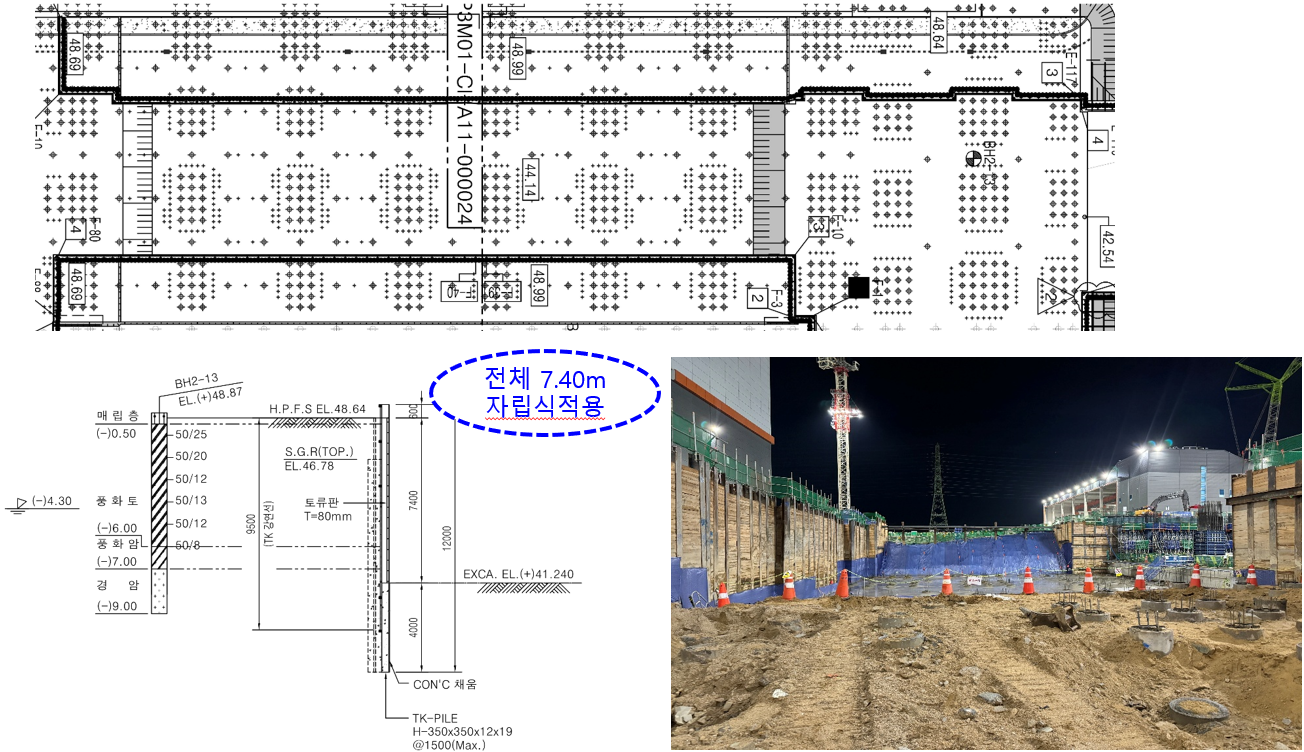

11 청주 하이닉스 M-15 PH-3 프로젝트(FAB동)
- TK엄지말뚝 자립식 적용
12 청주 하이닉스 M-15 PH-3 프로젝트(CUB동)
- TK엄지말뚝 자립식 적용
13 동탄 신동교회
- TK엄지말뚝 자립식 적용
14 SK 청주하이닉스 154kv (EDB)
- TK엄지말뚝 자립식 적용

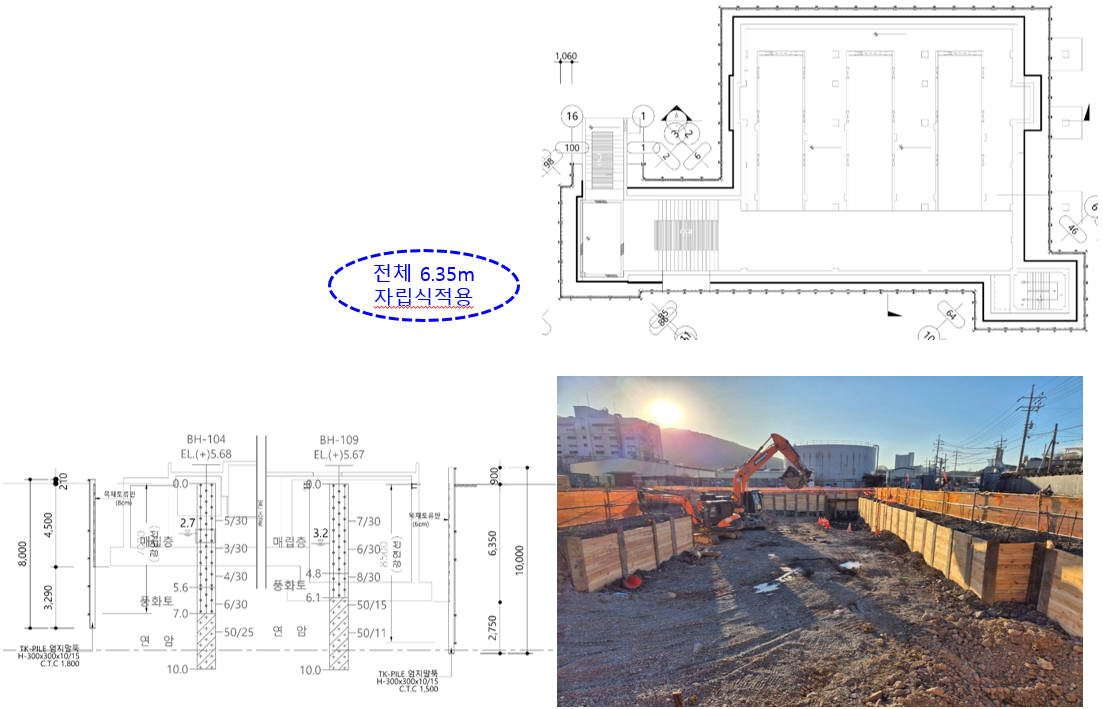

15 LG화학 여수 TW바이오매스 열병합 에너지
- TK엄지말뚝 자립식 적용
16 SK하이닉스 용인클러스터1기 FAB동
- TK엄지말뚝 자립식 적용
17 SK하이닉스 용인클러스터1기 FAB, CUB동 오수펌프장
- TK엄지말뚝 자립식 적용
18 SK하이닉스 용인캠퍼스 FAB1기 신축공사 내 지원시설
- TK엄지말뚝 자립식 적용
> 흙막이공법 > TK엄지말뚝 공법 > 시공순서도
시공순서도

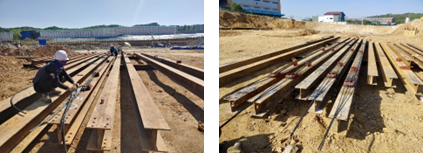

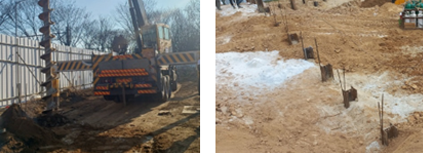

① 엄지말뚝 조립
② 천공 및 파일 삽입

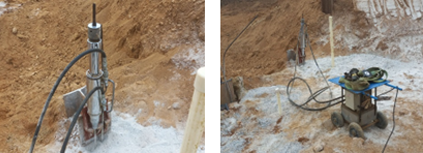

③ 긴장력 도입

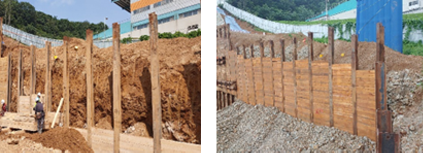

④ 굴착 및 토류판 설치
> 흙막이공법 > TK엄지말뚝 공법 > 사업실적
사업실적
| 순번 | 공사명 | 발주처 | 공사기간 |
|---|---|---|---|
| 1 | 안성 산정지구 물류센터 흙막이 공사 중 TK공법 공사 | 웰크론한텍 | 22.04~22.05 |
| 2 | 고덕청정에너지 연료전지 중 가시설공사 | SK ecoplant | 22.12~23.05 |
| 3 | 인천서구 마전동 흙막이 중 TK파일 구간 | 지인건설 | 23.01~23.03 |
| 4 | 화성오토랜드 주유소 흙막이 가시설공사 중 TK엄지말뚝 | 현대엔지니어링 | 23.02~23.04 |
| 5 | 가산IDC 신축공사 중 PS_CIP 공사 | 23.07~23.08 | |
| 6 | AutoLand화성 미래사업전환 프로젝트 차체공사 중 TK흙막이공사 | 현대엔지니어링 | 23.10~24.01 |
| 7 | AutoLand화성 미래사업전환 프로젝트 프레스공사 중 TK흙막이공사 | 현대엔지니어링 | 23.11~24.01 |
| 8 | SK 청주하이닉스 M15X FAB동, CUB동 TK파일 제작공사 | SK ecoplant | 24.04~24.10 |
| 9 | 동명근린공원 지하주차장 건립공사 중 TK흙막이 공사 | 강동구청 | 24.11~24.12 |
| 10 | 동탄신동교회 신축공사 흙막이공사 중 TK파일 제작공사 | 하우텍 | 24.12~24.12 |
| 11 | SK 청주하이닉스 154kv TK 흙막이 공사 | SK ecoplant | 25.01~25.02 |
| 12 | 여수 연료하역동 TK파일 제작공사 | 미래종합건설 | 25.01~25.02 |
| 13 | SK 용인하이닉스 FAB동 TK파일 제작공사 | SK ecoplant | 25.04~ |
| 14 | 용인하이닉스 2차, FAB동, CUB동 오수펌프장 TK파일 제작공사 | SK ecoplant | 25.07~ |
| 15 | SK하이닉스 Y-1 Ph1 Project 지원시설 제작공사-(장평) | SK ecoplant | 25.07~ |
| 16 | SK하이닉스 Y-1 Ph1 Project 지원시설 제작공사-(부강) | SK ecoplant | 25.07~ |
| 17 | 롯데웰푸드 평택신공장 및 CDC창고 신축공사 중 TK파일 제작 공사 | 롯데웰푸드 | 25.07~ |
| 18 | 안산 단원교회 신축공사 흙막이공사 중 TK파일 제작 공사 | 하우텍 | 25.07~ |
| 19 | 여수 TW바이오매스 열병합 에너지 토건공사 연료하역동 램프구간 TK파일 제작공사 | 미래종합건설 | 25.07~ |
