우레프레조 공법(Urefuerzo)

친환경 팽창성 소재인 우레프레조를 주입하여,
     ① 도로 및 구조물의 침하 및 처짐 부위를 복원
     ② 조인트 단차가 발생된 부위의 평탄성 복원 및 손상된 도로 복구
     ③ 지반 내에 발생된 공동 채움 효과와 기초 지반 보강 및 지내력을 증가시키는 공법

> 지반보강공법 > 우레프레조 공법 > Slab Lifting

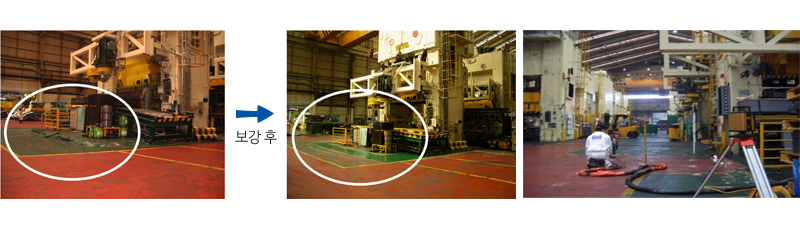

Slab Lifting (바닥복원공법)

공법개요

친환경 팽창성 소재인 우레프레조를 지반 내에 주입하여 침하된 구조물을 원래의 높이까지 복원하는 공법으로 주입된 우레프레조는 바닥 하부의 공극을 채우며 팽창 후 고결되어 점진적으로 슬래브를 밀어 올림

공법의 특징

  • 덧씌우기, 전면 보수, 시멘트 그라우팅의 대체 공법
  • 조업이나 교통소통에 지장이 없음
  • 친환경 공법이며, 신속하고 경제적인 공법으로 비용 절감
  • ㎜ 단위까지의 정밀한 시공 가능
  • 청결한 작업 환경 유지

공법의 적용

  • 콘크리트 도로 및 활주로
    - 기초 지반의 지내력 증가, 침하된 바닥 복원(Lifting)
    - 조인트 단차 제거
  • 아스팔트 도로 : 물웅덩이 제거, 배수구배 교정, 바닥 복원
  • 기타 구조물의 바닥 복원, 조인트 단차 제거, 기계설비 및 차량에 의해 발생된 진동의 감쇄 효과

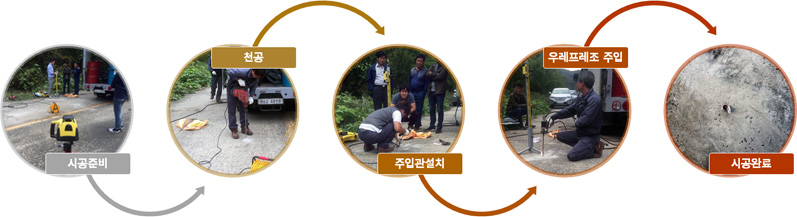

작업순서

> 지반보강공법 > 우레프레조 공법 > Deep Injection

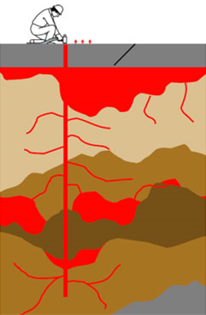

Deep Injection (연약지반보강공법)

공법의 특징

  • 파일, 피어, 언더피닝의 대체 공법
  • 부피가 30배까지 팽창함으로써 주변지반에 50~2,500 ton/㎡ 의 팽창압이 작용하여
    지내력이 500%까지 증가 가능
  • 기초하부 (독립기초, MAT기초 등)에서 15m 하부까지 우레텍 물질 주입가능
  • 지반보강 작업은 수 시간 또는 수일 내로 종료되기 때문에 조업이나 생활에 불편이 없음
  • 친환경 공법이며, 신속하고 경제적인 공법으로 비용 절감
  • 구조물 손상 없이 지반보강 가능

> 지반보강공법 > 우레프레조 공법 > Urefil

Urefil (공동 충진)

공법 개요

Urefil은 공사 현장에서 손쉽게 적용이 가능하도록 용도에 따라 다양하게 생산되는 혁신적인 물질로 대량 충진이 가능하게 하고 이동성이 좋아 어디서나 활용 가능한 공동 충진제임

공법의 특징

  • 친환경 공법이며, 신속하고 경제적인 공법으로 비용 절감
  • 기존 작업과의 간섭 최소화
  • 목적에 따라 현장에서 물질 생산, 사용 가능
  • 원거리 및 전방향 펌핑 가능

공법의 적용

  • 파이프라인
  • 빈 탱크
  • 폐광이나 터널 및 동굴
  • 암거
  • 저수지나 바다 및 하천 제방

> 지반보강공법 > 우레프레조 공법 > Stitch-in-Time

Stitch-in-Time (균열결속공법)

공법 개요

콘크리트 바닥에 균열이 발생하거나 파괴되었을 경우 바닥에 홈을 낸 후, 초경화 특성을 가진 스티치바를 끼우고 특수코팅 모래를 채운 뒤 우레프레조를 주입하면 바로 교통소통이 가능함

공법의 특징

  • 기존의 Steel 다웰바보다 월등한 강도 구현
  • 균열 보수 뿐만 아니라 콘크리트 하부의 지반의 지내력 증가
  • 기존의 여타 공법보다 월등히 빠른 작업시간과 양생시간 구현
  • 작업 후 수 시간 내 교통소통 가능(도로 및 고속도로)
  • 친환경 공법이며, 신속하고 경제적인 공법으로 비용 절감

작업순서

> 지반보강공법 > 우레프레조 공법 > Power Pile

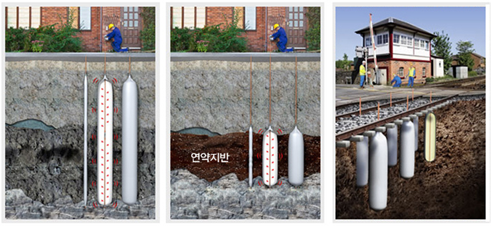

Power Pile (파워파일공법)

공법 개요

특수섬유 소재의 튜브에 우레프레조를 충진하여 파일을 형성함으로써 보다 더 강력한 복원력과 지내력을 향상시키는 친환경적이고도 경제적인 공법

공법의 특징

  • 파워파일의 팽창압으로 인한 지반 지내력 증가: 20TON/㎡ 이상
  • 신속하고 경제적인 공법으로 비용 절감
  • 시공공간이 협소하거나 대형장비의 접근이 불가능한 곳에 적용
  • 연약지반을 포함함 모든 조건의 지반에 적용 가능
  • 차수성이 탁월하며, 10M 이상 시공 가능
  • 기존 공법과 달리 시공 후 침하발생이 없음
  • 파일직경의 조절이 자유로움

작업순서

  • 지반 천공 (φ33㎜)
  • 튜브 삽입
  • 우레프레조 주입

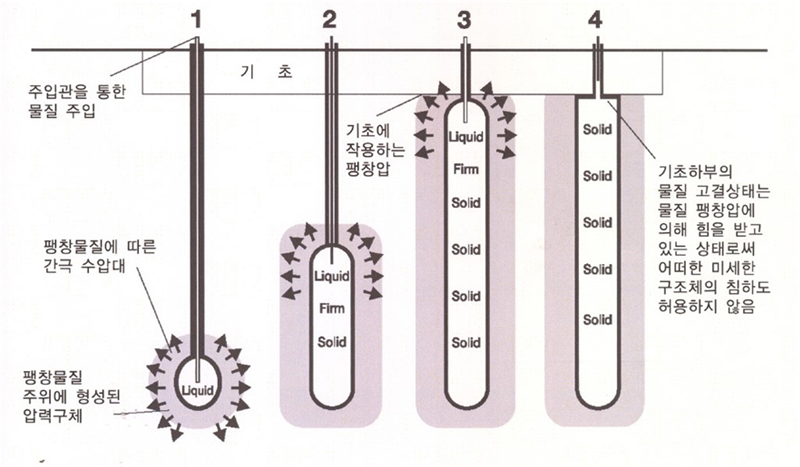

파워파일 형성계통도

> 지반보강공법 > 우레프레조 공법 > 공법비교

공법비교

우레프레조 공법

개요 기존형태 변형 없이 복원
설계비(착공비) ￦11,000,000/SPAN
사용재료 우레프레조
경화시간 15 분
교통통제 1 일 (4 SPAN)
시공순서 천공 → 주입 → 줄눈설치
장점
  • 근본적 해결 (노상부 고결 침하방지 )
  • 기존포장 파손 없이 사용
  • 균열, 침하 등 어떤 원인도 보수 가능
  • 하자우려 없음 (반영구적 )
  • 작업시간이 빠름
단점 고도의 숙련도 필요
예상수명 10 년 이상

전단면보수

개요 전단면철거 후 콘크리트 타설
설계비(착공비) ￦13,000,000/SPAN
사용재료 초속경 콘크리트
경화시간 장시간 필요
교통통제 현장 상황에 따라 제약이 많음
시공순서 ① 절단   ② 깨기(기계)  ③ 깨기(인력) ④ 폐 콘크리트 상차, 운반 ⑤ 보조기층 정리   ⑥ 천공
⑦ 다웰바 설치 ⑧ 콘크리트 포설 양생   ⑨ 줄눈설치
장점
  • 보편적인 공법
  • 실적이 많음
  • 콘크리트와 동질성 유지 (초기 고강도 유지)
단점
  • 지반의 근본적인 원인 해결 불가
  • 작업공정 복잡
  • 품질관리 애로 및 보수 주변부 파손우려
  • 폐기물 발생
예상수명 유동차량 및 기후조건에 영향을 많이 받음

그라우팅재킹공법

개요 기존형태 변형 없이 복원
설계비(착공비) ￦12,000,000/SPAN
사용재료 초미립자 지반강화제, 경화제, 급결제, 시멘트 등
경화시간 3 시간 이상
교통통제 3 일 (3SPAN)
시공순서 천공 → 주입 → 줄눈설치
장점
  • 초미립 분말 재료 사용 침투성 우수
  • 도로하부 완전 충진 가능
  • 넓은 면적을 그라우팅을 시공하므로 균등한 지내력 향상 가능
단점
  • 주입 후 시멘트 그라우트제의 수축으로 인한 도로 단차 발생
  • 시멘트 양생시간 과다
예상수명 일부 구간 시공했으나 단차 및 크랙 발생으로 인상작업 실패

> 지반보강공법 > 우레프레조 공법 > 사업실적

사업실적

순번 공사명 발주처 공사기간
1 청주 SK하이닉스 지반 보강 공사 동인종합건설㈜ 18.05~18.05
2 청주하이닉스M15 OBL F2 UREFUERZO 지반보강공사 (1공장 파이프랙 보강 및 인상공사) 동인종합건설㈜ 18.06~18.06
3 SK HYNIX 캐노피 하부보강 및 인상 공사 ㈜제일공사 20.02~20.02
4 SK HYNIX W12 동측 1200A 침하 방류배관 인상 및 하부보강공사 ㈜제일공사 20.05~20.05
