공법의 개요
직경 300mm 이하의 작은 구경으로 천공을 해서 설치되는 PILE은 ROOT PILE, MINI PILE, MICRO PILE 등으로 불리우고 있
으며, 통상적으로 기존의 말뚝기초공법의 적용이 곤란한 대형장비의 진입이 어렵고, 작업공간이 협소하거나 제한된 지역에서 구
조물의 기초공법 또는 부력(Up-Lift Force)대항공법으로 적용되고 있다.
MICRO PILE은 고강도의 나선형 강봉(Thread Bar)을 주자재로 사용하며 소구경 천공장비의 천공 후 강봉을 삽입하고 시멘트
그라우트를 주입하여 말뚝체를 형성하는 공법으로, 높은 하중을 전달하면서 천공구경은 최소화하였고 다양한 지반조건에서도 사
용이 가능한 공법이다.
> 파일공법 > 마이크로파일공법 > 공법의 특징
공법의 특징
연속적인
나선형
STEEL BAR
- Coupler를 사용하여 지질 변화에 따른 요구길이를 연결하여 시공할 수 있으며, 현장여건에 따른 제한된 공간에서의 적용도 가능하다.
전체길이에
대한
똑같은 강도
- 타워, 공장 높은 굴뚝 등의 기초에 사용되어 인장력과 압축력을 동시에 받는다.
작은
천공 구경
- 고성능의 소형 천공기를
사용하여 콘크리트나
바위등에도 천공이 용이하다.
- 좁은 공간
(철근사이나 좁은 벼랑 등)
에서의 작업이 용이하다.
각도에
구애받지 않는
PILE 설치
- 대형구조물에서
Pile Cap 없이
조밀한 설치를
할 수가 있다.
- 대형 수평하중에
잘 견딘다.
묶음으로
사용 가능
- 주변 지반을 강화한다.
- 지하굴착작업전에
Pile을 연속적으로 설치하여
하나의 벽체를 형성하거나
지보공으로 사용할 수가 있다.
POST
GROUTING
가능
- 토질의 응집력이 작은 곳에서도 하중 전달을 확실하게 해 준다.
작은
정착 침하량
- 정밀을 요하는 곳에서 사용된다.
저진동
저소음 시공
- 천공에 의한 설치이므로 소음 및 진동을 예방해야하는 장소에 적용된다.
> 파일공법 > 마이크로파일공법 > 표준도 및 시공순서
표준도 및 시공순서

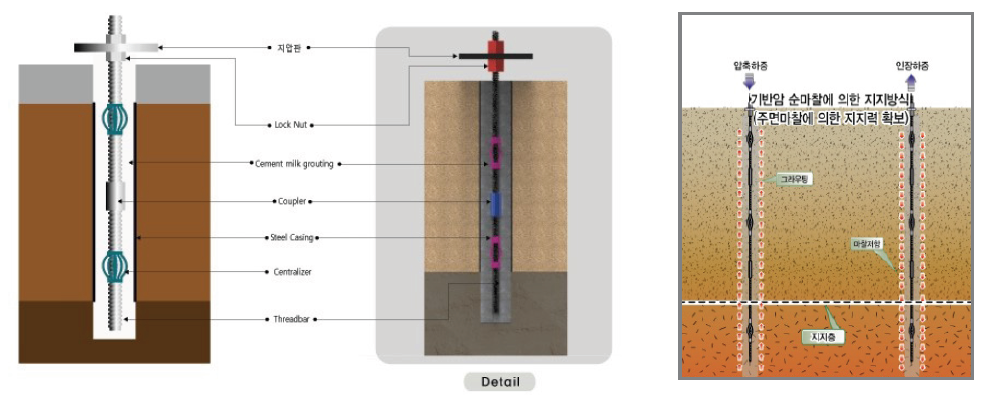

TECHNICAL DATA MICRO-PILE
| Nomial diameter (㎜) | Steel Grade (N/㎟) | Cross sectional Area (㎟) | Yield Load (KN) | Ult. Load (KN) | Working Load | Remark | |
|---|---|---|---|---|---|---|---|
| tension Remarks Fy/1.75 (KN) | compr. Fy/1.71 (KN) | ||||||
| 50 | 500/550 | 1,963 | 1,079 | 1,511 | 617 | 631 | |
| 65 | 500/550 | 3,318 | 1,659 | ,825 | 948 | 970 | |
MICRO-PILE LENGTH
| Steel Grade (N/㎟) | 천공경 | Micro Pile | LENGTH (M) | 비고 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 정착길이 (LB) | 비정착길이 (LF) | 기초근입길이 (L0) | PLATE위치 (h1) | 천공장(LD) | 총길이(LT) | ||||
| 500/550 | 200㎜ | Ø65.0 ㎜ | 6.5m 이상 | Vari. | 0.55 | 0.24 | Vari. | Vari. | |
NOTE
천공장(LD) = LB + LF + 0.5M
총길이(MICRO PILE, LT) = LB + LF + L0

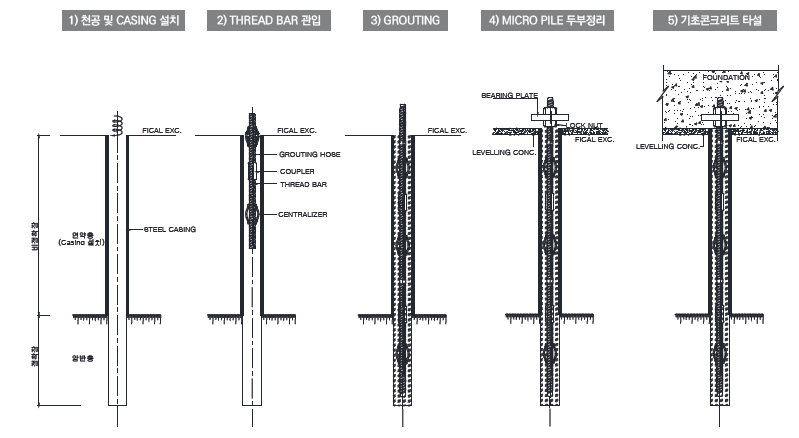

시공순서
 |

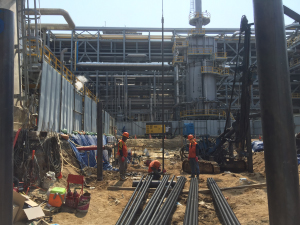

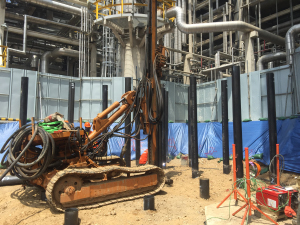

| 1. 케이싱 설치 작업 |
 |

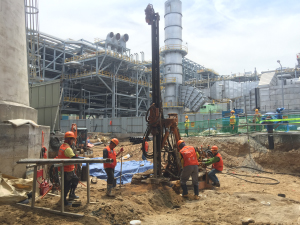

| 2. 천공 작업 |
 |
| 3. 강봉 설치 작업 |
 |

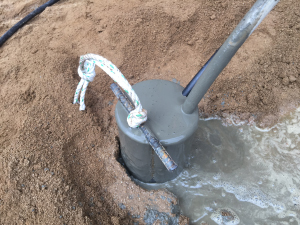

| 4. 그라우팅 작업 |
 |
| 5. 시공완료 |
 |

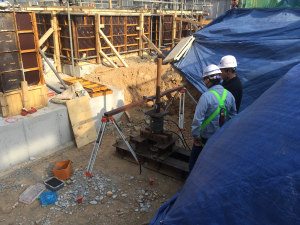

| 6. 재하시험 |
> 파일공법 > 마이크로파일공법 > 자재 및 주요실적
자재 및 주요실적
 |

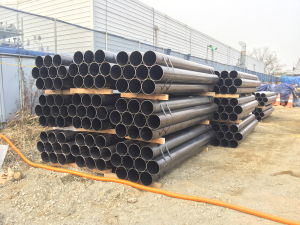

| 케이싱 |
 |

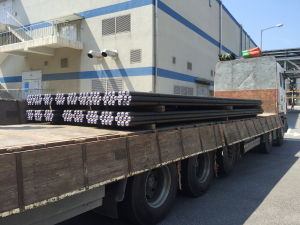

| 강봉 |
 |

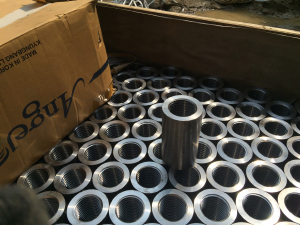

| 커플러 |
 |

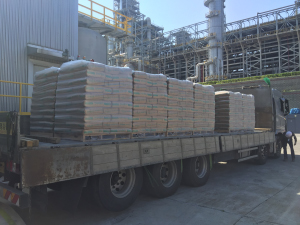

| 시멘트 |
 |
