High Strength Helical
고강도 강관 파일(Pile)에 나선형 날개(Helix) 를 달아 회전력을 통하여 지반에 관입시켜 그라우팅(Grouting)으로 보강하는 공법.

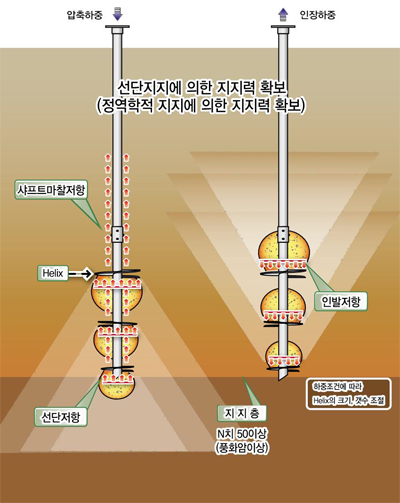

(관입시 지반교란) Pile Helix의 상하 선단 또는 마찰지지력을 통해 압축 및 인장 모두에 탁월한 안정성을 확보할 수 있다.
헬리컬 파일은 서구 지역에서는 이미 200년이상 전부터 사용되어 지고 있는 공법이다.
국내에서는 1960년대 미군부대 건설 시 이미사용되어져 검증된 공법이며 현재 미군부대이전 공사 및 리모델링, 증개축공사, 신축공사, 신재생에너지, 내진보강공사에 적용되어지고 있다.

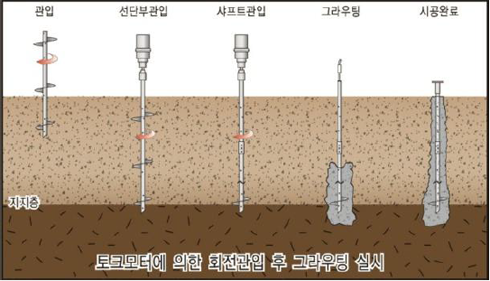

Helical Pile을 지반에 회전관입시킨 후 그라우팅을 실시 / 선단 및 주면마찰력으로 지지력을 최대화
파일 : Ø114.3 / Helix (2.4~3.0D) / 장비 : 천공기계(백호 등), 그라우팅 장비
시공성
일시공량 뛰어남(300m/일 이상)
후속공정 신속 직행
안정성
선단지지방식(50~70Ton/본)
현장 확인 및 품질 시험 병행
환경성
무소음/ 무진동/ 배토발생 없음
경제성
고강도 PIPE 사용으로 다소 고가임
공기단축으로 인한 공사비 절감 효과
적용성
상부연결 PLATE 다양한 제작 가능
건축물 기초, 철골 기초 등
> 파일공법 > 헬리컬파일 공법 > HSH시공순서
HSH시공순서
 |

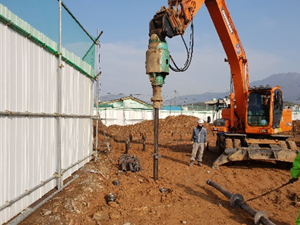

| 1. 파일 근입(선단부) |
 |

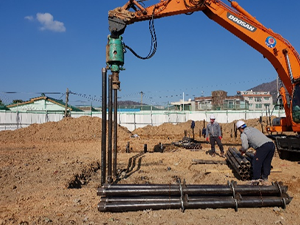

| 2. 파일 근입(연결부) |
 |

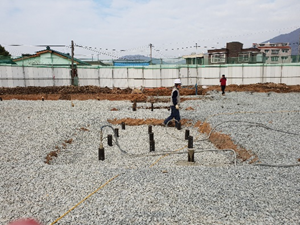

| 3. 그라우팅 |
 |

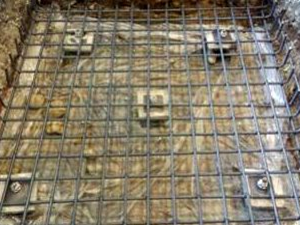

| 4. 두부정리 및 지압판설치 |
 |

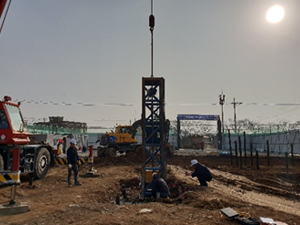

| 5. 품질시험 |
 |
| 6. 구조물 작업 |
> 파일공법 > 헬리컬파일 공법 > HSH유한요소해석
HSH유한요소해석

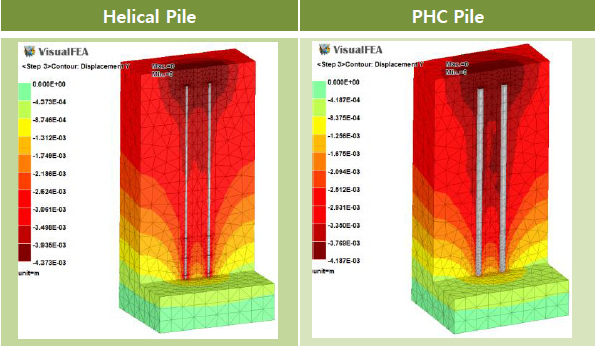

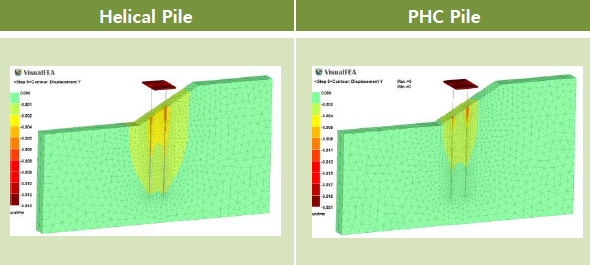

기초제원에 따른 Helical Pile과 PHC Pile 3차원비교

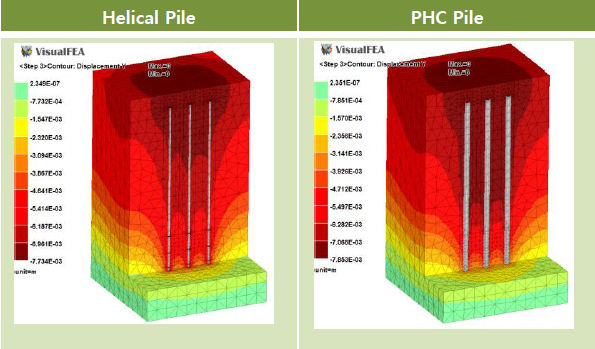

기초제원에 따른 Helical Pile과 PHC Pile 3차원비교
기초제원에 따른 Helical Pile 과 Micro Pile 3차원비교

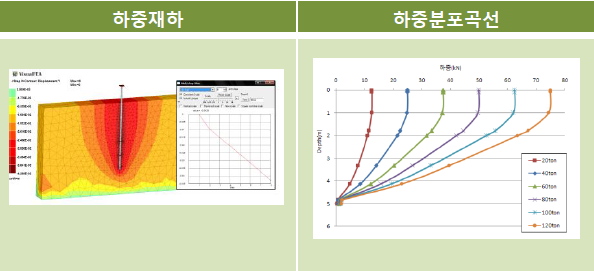

Helical Pile의 수치해석에 의한 지지력산정
.jpg)
> 파일공법 > 헬리컬파일 공법 > HSH표준도 및 실적

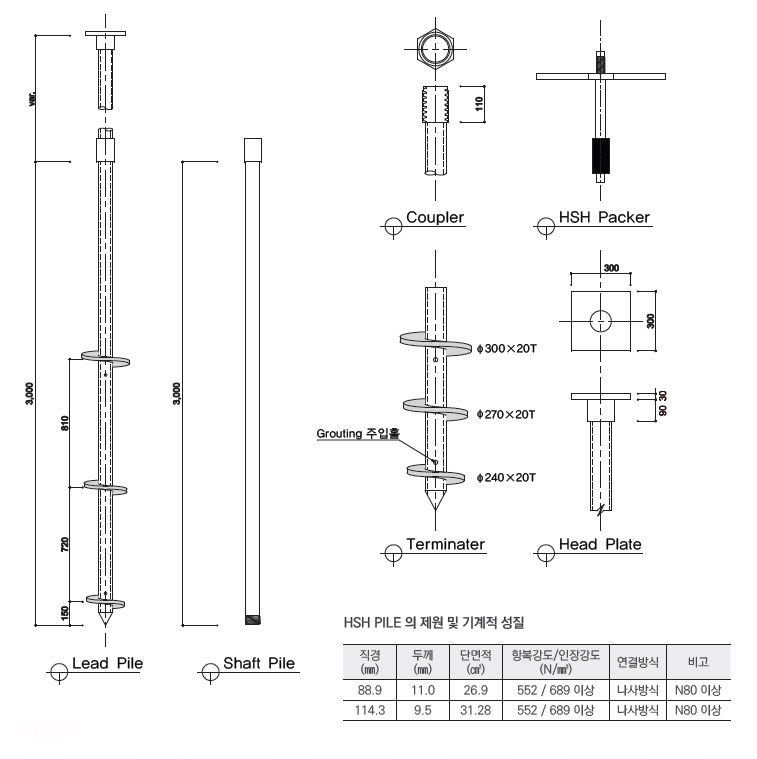

HSH표준도 및 실적
NOTE
1) Pile의 길이는 실시공시 시험천공으로 지층분포 현황을 확인한 후 시공하여야 한다.
2) HSH Pile의 재질 및 규격은 구조계산서 검토에 의한 강도의 동등 이상의 제품이여야 한다.
3) HSH Pile 규격 및 Helix 규격은 하중조건에 따라 변동가능하며 현장여건에 따라 제작되어야 한다.
4) Coupler는 HSH Pile와 동등한 강도를 가져야 한다.
5) 본 상세도는 HSH Pile공법에 대한 상세도이며, HSH Pile 시공 후 그라우팅을 실시한다.

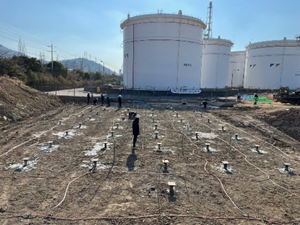

HSH Pile 주요실적
| 순번 | 공사명 | 발주처 | 공사기간 |
|---|---|---|---|
| 1 | 동탄2 A80BL 반도유보라 아파트 신축공사 중 헬리컬파일공사 | 청림건설㈜ | 16.04~16.04 |
| 2 | 고척동 오토젠빌딩 신축공사 중 파일공사 | ㈜오토젠 | 16.08~16.08 |
| 3 | 방글라데시 간호전문대학원 설립사업 기초구조보강공사 | ㈜영동건설 | 16.08~16.08 |
| 4 | 힐스테이트 세종2차 신축공사 중 헬리컬파일공사 | 청림건설㈜ | 16.09~17.12 |
| 5 | 상봉동 오피스텔, 다세대 신축 공사 중 HSH파일공사 | ㈜띠씨엔개발 | 16.10~16.10 |
| 6 | 대림 인천도화 이편한세상 헬리컬 파일공사 | 대림산업, 성우건설㈜ | 16.10~16.10 |
| 7 | 문영 퀸즈파크 HSH파일공사 | 성우건설㈜ | 16.10~16.10 |
| 8 | 인천 도화E편한세상 헬리컬파 일 공사 | 대림산업㈜ | 16.10~16.10 |
| 9 | 시흥월곶에코피아 건설사업 (BTO) | 시흥에코피아㈜ | 16.11~16.11 |
| 10 | 강남구 노현동 244 근린생활시설 신 축공사 중 헬리컬파일 공사 | 재강건설산업㈜ | 16.12~17.01 |
| 11 | 포승 바이오매스 집단에너지 현장 헬리컬파일공사 | ㈜천조건설 | 16.12~17.03 |
| 12 | 상봉동 222-61 신축공사 중 헬리컬파일공사 | 김영호 | 17.02~17.03 |
| 13 | SK하이닉스 헬리컬파일공사 | ㈜대평건설 | 17.02~17.02 |
| 14 | 영동화력 사무동 연결통로 공사 중 헬리컬파일공사 | 상리건설㈜ | 17.03~17.03 |
| 15 | 제일전기공업㈜ 공장 증축공 사 중 파일(강관샤프트_자재+ 시공)공사 | 제일전기공업㈜ | 17.03~17.08 |
| 16 | 하단119안전센터건립공사(건축) 중헬리컬파일공사 | 지구종합건설㈜ | 17.04~17.05 |
| 17 | SK건설 이천하이닉스 통합폐 수처리장 헬리컬파일공사 | ㈜대평건설 | 17.05~17.05 |
| 18 | 해운대구 송정동 291-11펜션 신축공사 중 헬리컬파일공사 | 이경규 | 17.05~17.05 |
| 19 | 토성동 오피스텔 신축공사 중 헬리컬파일공사 | ㈜신일류종합건설 | 17.05~17.05 |
| 20 | 부산 연제구 거제동42-23번지 기초공사중 헬리컬파일공사 | 영일(이창영) | 17.05~17.05 |
| 21 | ㈜영창에코 공장 신축공사 중 헬리컬파일공사 | (유)이도건설 | 17.07~17.07 |
| 22 | e편한세상 동탄현장 헬리컬파 일공사 | 대림산업㈜ | 17.07~17.08 |
| 23 | 홍익동 상가 및 다세대주택 신 축공사 중 HSH파일공사 | 한영수 | 17.08~17.08 |
| 24 | 부산 하단동 596-11 오피스텔 신축공사 중 헬리컬파일공사 | 계림종합건설㈜ | 17.09~17.09 |
| 25 | 부산 공립 서연정어린이집 신 축공사 중 HSH파일 공사 | 강서구청 | 17.10~17.10 |
| 26 | 부산 서면 센텀성형외과 신축 공사 | 이너스건설㈜ | 17.10~17.10 |
| 27 | 부산남구 문현동 626-6 신축공 사 | 동화종합토건㈜ | 17.12~17.12 |
| 28 | 부산 온천동 메디컬 신축공사 중 HSH파일공사 | ㈜경유 | 17.12~17.12 |
| 29 | 부산 사하구 신평동 630-3번지 다가구주택 및 오피스텔 신축 공사 HSH파일공사 | ㈜신화플러스건설 | 17.12~17.12 |
| 30 | 부산 거제동 751-1 HSH 파일공사 | 경도건설 | 18.04~18.04 |
| 31 | 부산 수영구 광안동 90-56 공동주택 신축공사 중 헬리컬파일공사 | 백승종합건설㈜ | 18.05~18.05 |
| 32 | 부산 하단동 595-19번지 신축공사 HSH파일공사 | ㈜담덕종합건설 | 18.05~18.05 |
| 33 | 부산 용호동 80-9외1필지 신축공사 중 파일공사 | ㈜석포종합건설 | 18.05~18.05 |
| 34 | 부산 사하구 신평동 다세대 기초공사 중 HSH파일공사 | 지우종합건설㈜ | 18.06~18.06 |
| 35 | 부산 동래구 사직동 142-7공동주택 업무시설 신축공사 중 헬리컬 파일공사 | ㈜도현종합건설 | 18.08~18.08 |
| 36 | 부산 사하구 신평동 608-5 다세대 기초공사 중 HSH파일공사 | 지우종합건설㈜ | 18.06~18.06 |
| 37 | 부산 중앙동 21-12 게스트하우스 신축공사 중 HSH파일공사 | ㈜조광건설 | 18.11~18.11 |
| 38 | 거제농협 하나로마트 신축공사 중 헬리컬파일공사 | 남면건설㈜ | 18.11~18.12 |
| 39 | 울산 삼산동 1612-5 근린생활시설 신축공사 중 헬리컬파일공사 | ㈜태종종합건설 | 18.12~18.12 |
| 40 | 협소부지 건물용 기초시험시공 및 재하시험 | 주식회사포스코 | 19.04~19.04 |
| 41 | 부산 사하구 하단동514-13 하운드 호텔 신축공사 중 헬리컬파일공사 | (주)휴젠종합건설 | 19.06~19.07 |
| 42 | 헬리컬파일 직경별 지지력 현장 시험시공 | 주식회사포스코 | 20.06~20.06 |
| 43 | 남양주별내 및 서울 휘경, 서울잠 실 행복주택 건설공사 | 한국토지주택공 사 | 20.07~21.04 |
| 44 | 실크로드티앤디 태안공장 증축 및 리모델링공사 | ㈜실크로드티앤디 | 20.10~20.10 |
| 45 | 광주역 도시활력 증진지역 개발 사업 공동체센터 건축공사 | 한국토지주택공사 | 20.12~20.12 |
| 46 | LS메탈 장항공장 헬리컬파일 공사 | 21.06~21.06 | |
| 47 | 금호타이어 곡성공장 기초파일공사 | 21.08~21.08 | |
| 48 | 나주 영산강 재해복구 헬리컬파 일현장 | 21.10~21.10 | |
| 49 | 당진 현대제철소 헬리컬파일공사 | ㈜CA건설그룹 | 22.01~22.01 |
| 50 | 롯데케미칼 경관녹지 154kV GIS 신설공사 중 헬리켈파일 설치공사 | LS ELECTRIC㈜ | 22.01~22.02 |
| 51 | 벽파~연동간 지방도 확·포장공사 실시설계용역 중 헬리컬 파일공사 | 다스코㈜ | 22.05~22.06 |
| 52 | 군산 T1640C 신규탱크 기초공사 중 헬리컬 파일공사 | 22.08~22.08 | |
| 53 | 대전 갑천1 트리플시티 힐스테이트 기초공사 중 헬리컬 파일공사 | (유)나라기초건설 | 22.09~22.09 |
| 54 | SK실트론 구미3공장 변전토목 공사 중 헬리컬파일공사(114.3)Ton | SK실트론 | 22.09~22.09 |
| 55 | 영산강 청호리 자전거길 단절구간 연결공사 중 헬리컬파일공사 | 다스코㈜ | 22.10~22.11 |
| 56 | 군산-군장에너지 헬리컬파일공사(114.3)60Ton | 대영이엔씨 | 22.11~22.11 |
